Arka kaplama işlemi, hedef ile destek plakası arasındaki bağlanma kuvvetini arttırmak için vakumlu kaplama ve diğer teknolojiler yoluyla püskürtme hedefinin püskürtülmemiş arka tarafına bir veya daha fazla metal/alaşım geçiş katmanının biriktirilmesi işlemini ifade eder. Bu sadece hedefin kaplama kalitesini arttırmakla kalmaz, aynı zamanda hizmet ömrünü de uzatır.
"Arka Kaplama" nedir?
Püskürtme hedefleri tipik olarak bir "hedef gövdesi" (alümina seramik, bakır veya molibden hedefleri gibi püskürtme biriktirme için kullanılan çekirdek bileşen) ve bir "destek plakası" (hedefi desteklemek ve ısıyı dağıtmak için kullanılan, tipik olarak bakır veya alüminyum alaşımlarından yapılmış bir alt tabaka) olarak yapılandırılmıştır. İkisi kaynak veya yapıştırma yoluyla birleştirilir.
"Arka kaplama", fiziksel buhar biriktirme (PVD) veya başka yöntemler yoluyla püskürtme hedefinin (püskürtme yüzeyinin karşısındaki çalışmayan yüzey) arka tarafına belirli bir malzemeden (genellikle bakır, alüminyum veya gümüş gibi iyi elektriksel veya termal iletkenliğe sahip bir metal) bir katman biriktirmeyi içerir. Bu, üç-katmanlı bir kompozit yapı oluşturur: "hedef gövde - arka kaplama katmanı - arka plaka." Bu kaplama, gerçek ince film biriktirme işlemine katılmaz ancak hedefin genel performansı ve hizmet ömrü üzerinde önemli bir etkiye sahiptir.
Arka Kaplamanın Temel İşlevleri
1. Geliştirilmiş Isı Transferi ve Geliştirilmiş Isı Dağıtımı
Püskürtme işlemi sırasında hedef yüzey yüksek-enerjili iyonlarla bombardıman edilir ve enerjinin yaklaşık %70'i ısıya dönüştürülerek hedef sıcaklığın keskin bir şekilde yükselmesine neden olur. Hedefin arkasının termal iletkenliği yüksek bir malzemeyle kaplanmasıyla, hedef ile soğutma arka plakası arasındaki termal temas önemli ölçüde iyileştirilebilir, bu da hedeften soğutma sistemine ısı transferini hızlandırır ve çalışma sıcaklığını etkili bir şekilde kontrol eder.
2. Elektrik temasının iyileştirilmesi ve deşarj stabilitesinin sağlanması
Magnetron püskürtme, hedef yüzeyde stabil bir plazma deşarjının oluşmasına dayanır. Arka kaplama genellikle temas direncini azaltmak, düzgün akım dağılımı sağlamak ve deşarj stabilitesini arttırmak için oldukça iletken bir malzemeden yapılır. Bu özellikle yüksek-güçlü püskürtmede (HIPIMS gibi) önemlidir.
3. Mekanik bağlanmanın iyileştirilmesi ve hedefin düşmesinin önlenmesi
Hedefler genellikle lehimleme veya mekanik presleme yoluyla metal destek plakalarına sabitlenir. Hedef ile destek plakası arasındaki mikroskobik boşluklar veya zayıf bir bağ, termal döngü ve mekanik titreşim altında kolaylıkla katmanların ayrılmasına veya ayrılmaya neden olabilir. Arka kaplama, hedef ile destek plakası arasındaki ıslanabilirliği ve bağlanmayı geliştiren bir "geçiş katmanı" görevi görür.
4. Kirlenmenin ve oksidasyonun önlenmesi
Bazı hedef malzemeler, yüksek sıcaklıklarda havadaki oksijen veya su buharı ile kolayca reaksiyona girerek püskürtme verimliliğini ve film saflığını etkileyen bir oksit tabakası oluşturur. Arka kaplama, hedefin arkasını dış ortamdan izole etmek ve oksidasyonu ve kirlenmeyi önlemek için fiziksel bir bariyer görevi görebilir. Özellikle hedefin depolanması ve taşınması sırasında önemlidir.
Tipik Arka-Kaplama İşlemleri
1. Magnetron Püskürtme: Hedefin arkasına iletken bir katman yerleştirmek için bakır veya alüminyum bir hedef kullanılır. Bu yöntem, yüksek düzeyde tekdüzelik gerektiren geniş-alan uygulamaları için uygundur.
2. Elektrokaplama veya Akımsız Kaplama: İletken alt tabakalar için uygundur ve nispeten düşük-maliyetlidir, ancak kaplama geriliminin dikkatli bir şekilde kontrol edilmesini gerektirir.
3. Termal Püskürtme: Plazma püskürtme gibi bu yöntem, karmaşık şekiller veya kalın tabaka birikimi için uygundur ancak daha yüksek yüzey pürüzlülüğüne neden olabilir.

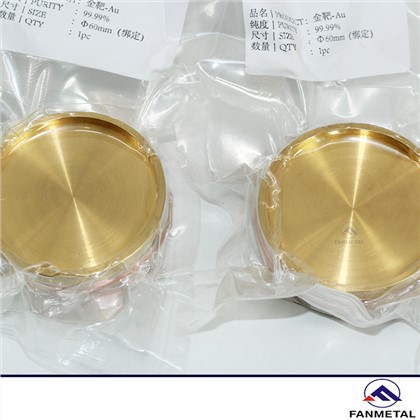

FANMETAL'in Sıcak-Satış Hedefleri
Yaygın Yanılgılar
1. Daha kalın bir arka-kaplama her zaman daha mı iyidir?
Mutlaka değil. Aşırı kalın arka-kaplamalar termal genleşme uyumsuzluğu stresine yol açarak çatlamaya neden olabilir. Tipik olarak kalınlık birkaç mikron ile onlarca mikron arasında kontrol edilir ve malzemenin termal genleşme katsayısına dayalı optimizasyon gerektirir.
2. Tüm hedefler arka-kaplama gerektirir mi?
Mutlaka değil. Küçük-ölçekli, düşük-güçlü veya kısa-süreli püskürtme uygulamaları için arka-kaplama gerekli olmayabilir. Ancak yüksek güç, geniş alan ve uzun ömür gerektiren endüstriyel uygulamalarda arka-kaplama standart hale geldi.
3. Arka-kaplama hedef kullanımını etkiler mi?
Arka-kaplamanın kendisi püskürtme malzemesi tüketmez. Bunun yerine stabiliteyi ve kullanım ömrünü artırarak genel kullanımı artırır.
Çözüm
Püskürtme hedeflerinin arka-kaplanması, ince film biriktirme işlemine doğrudan katılmasa da istikrarlı, verimli ve uzun ömürlü-sputtering işlemlerinin sağlanması açısından çok önemlidir. Termal iletkenliği iyileştirerek, elektrik temasını optimize ederek, bağlanma gücünü artırarak ve kirlenmeyi önleyerek, hedefin hizmet ömrünü (2-3 kat uzatarak), kaplama kalitesini (kusur oranlarını azaltarak) ve süreç stabilitesini (arıza süresi riskini azaltarak) kapsamlı bir şekilde artırır. Gelecekteki teknolojik gelişmeler, magnetron püskürtmenin, arka kaplama biriktirme için geleneksel buharlaştırma işlemlerinin yerini almasına olanak tanıyacak, kalınlık toleranslarının ±0,5μm dahilinde olmasını sağlayacak ve hedef performansı daha da optimize edecektir. Bu ürünün ayrıntıları veya teslimat süresi hakkında sorularınız varsa lütfen admin@fanmetalloy.com adresinden bizimle iletişime geçmekten çekinmeyin. Mesajınızı sabırsızlıkla bekliyoruz.
